Основные компоненты блочного теплового пункта

БТП представляют собой заводские изделия полной готовности, предназначенные для преобразования параметров теплоносителя, поступающего из тепловой сети, до значений, требуемых внутренним системам здания.

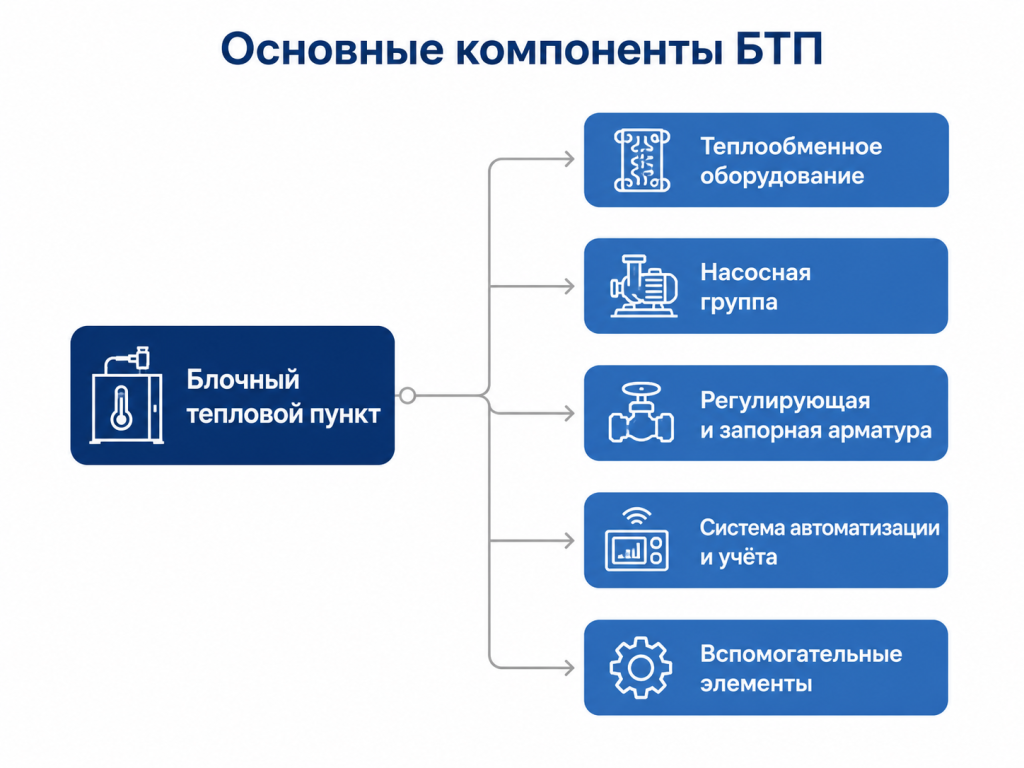

Состав БТП формируется на этапе проектирования и зависит от тепловых нагрузок объекта, схемы присоединения и требований эксплуатирующей организации. Рассмотрим ключевые элементы, обеспечивающие надежную и эффективную работу оборудования.

Теплообменное оборудование

Основу блочного автоматизированного теплового пункта составляют пластинчатые теплообменные аппараты. Они осуществляют передачу тепловой энергии от первичного контура ко вторичным контурам систем отопления, вентиляции иГВС без смешивания сред.

Разборная конструкция аппаратов позволяет проводить механическую очистку пластин без замены всего узла, что снижает эксплуатационные затраты и продлевает срок службы оборудования. Подбор теплообменников выполняется индивидуально под расчетные нагрузки объекта с учетом температурного графика теплосети и допустимых потерь давления.

Насосная группа

Циркуляция теплоносителя во вторичных контурах обеспечивается насосным оборудованием с частотным регулированием. Для каждого контура предусматривается рабочий и резервный агрегат, что гарантирует бесперебойную подачу тепла даже при выходе основного насоса из строя. Частотное управление позволяет плавно регулировать производительность в зависимости от текущей потребности, снижая энергопотребление до 30% в режимах частичной нагрузки.

При недостаточном давлении в обратном подающем трубопроводе дополнительно устанавливается подпиточный насос, компенсирующий утечки и поддерживающий статическое давление в системе. Насосные станции МФМК комплектуются агрегатами, оптимизированными под расчетные гидравлические характеристики объекта.

Регулирующая и запорная арматура

Точное поддержание температурных режимов реализуется через регулирующие клапаны с электрическими приводами. Они изменяют расход теплоносителя по сигналам системой регулирования, обеспечивая погодозависимое управление и экономию тепла. Приводы подбираются под тип системы: для отопления применяется плавное регулирование, для ГВС — ускоренное.

Регуляторы давления прямого действия компенсируют колебания в тепловой сети, защищая внутренние контуры от перепадов давлений, которые неизбежно возникают в течение суток при изменении режимов работы централизованного теплоснабжения.

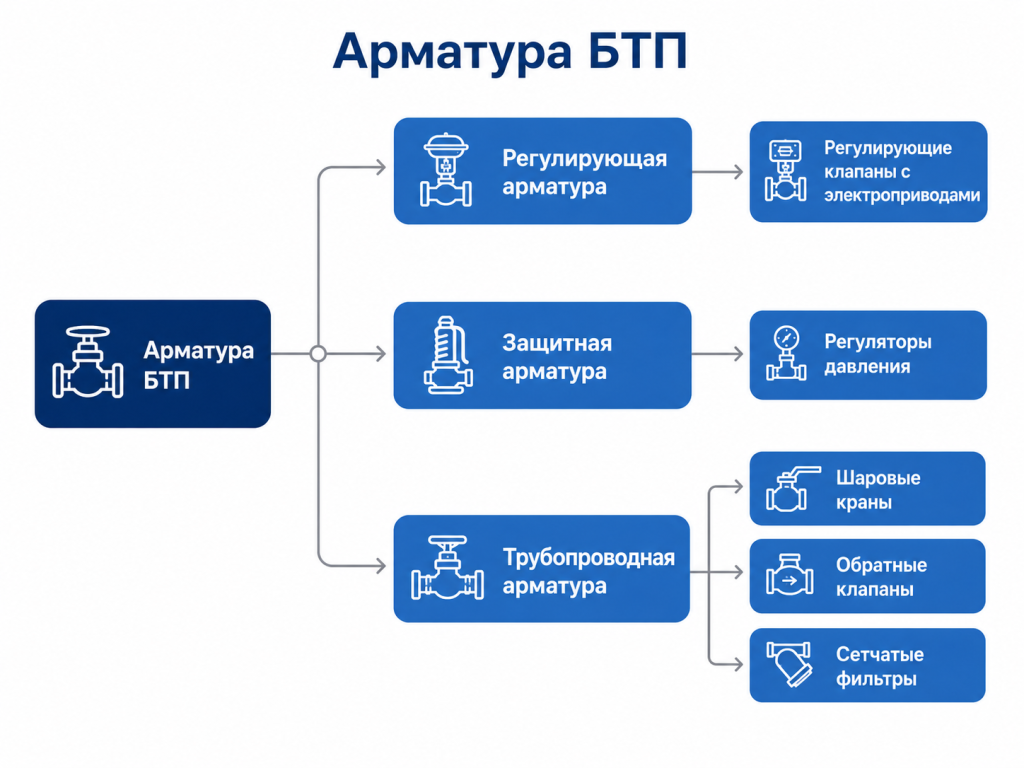

Регулирующая арматура дополняется трубопроводной арматурой, в состав которой входят:

• шаровые краны — для отсечения участков трубопровода при проведении ремонтных или сервисных работ;
• обратные клапаны — для предотвращения обратного тока среды и защиты насосного оборудования;
• сетчатые фильтры — для улавливания механических примесей и защиты теплообменников от засорения.

Система автоматизации и учёта

Шкафы управления ОМЕГА CONTROL® являются штатным решением МФМК. Они реализуют алгоритмы автоматического управления на базе программируемого логического контроллера, получающего данные с контрольно-измерительных приборов, датчиков температуры и давления. В зависимости от комплектации система управления может оснащаться контроллерами собственного производства МФМК — ПЛК ТИТАН 1000.

Щиты управления обеспечивают защиту оборудования от аварийных режимов — перегрева, сухого хода, превышения давления — и поддерживают интеграцию в диспетчерскую систему здания по стандартным промышленным протоколам. Для коммерческого учета тепловой энергии тепловые пункты оснащаются узлом с электромагнитными расходомерами, устанавливаемыми на подающем и обратном трубопроводах, а также на линии ГВС при открытой схеме теплоснабжения.

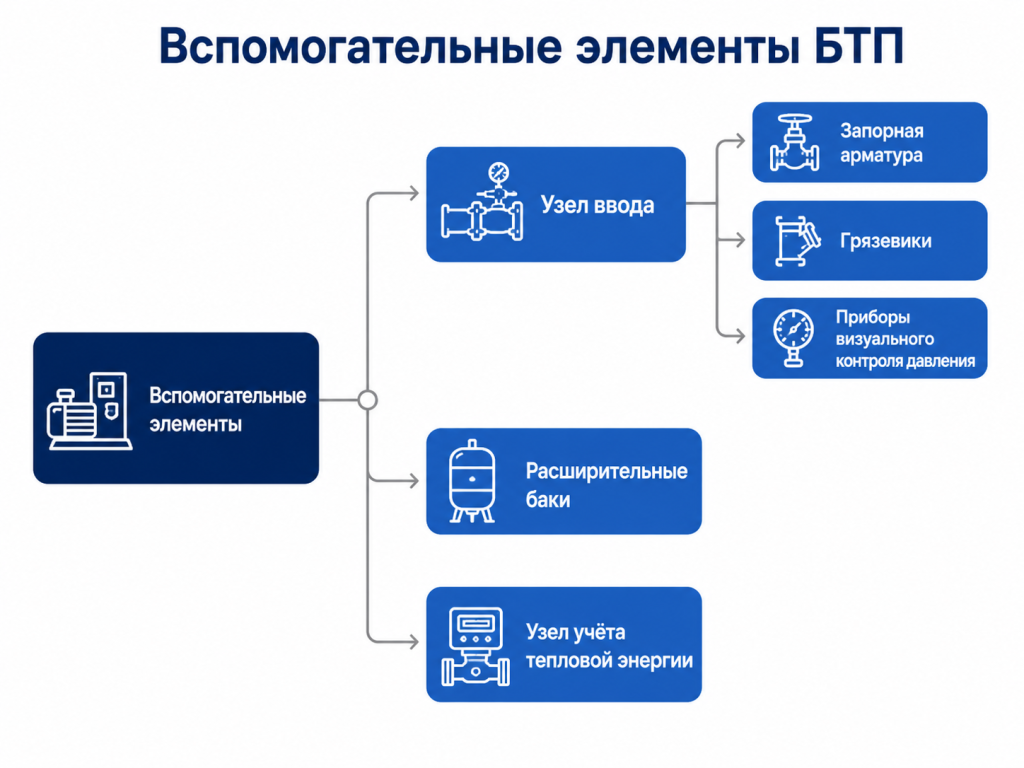

Вспомогательные элементы

Узел ввода обеспечивает подключение БТП к наружным сетям. В его состав входят:

• запорная арматура для отключения станции от внешней сети;
• грязевики для улавливания механических примесей, поступающих с теплоносителем из теплосети;
• приборы визуального контроля давления на входе и выходе.

Именно на узле ввода происходит первичное снижение параметров теплоносителя перед его подачей на теплообменные аппараты.

Для компенсации температурного расширения теплоносителя в замкнутом контуре отопления применяются расширительные баки мембранного типа. При нагреве избыточный объем воды вытесняется в бак, сжимая воздушную подушку и предотвращая рост давления сверх допустимых значений. При остывании теплоносителя давление в мембране возвращает воду обратно в систему, поддерживая стабильный гидравлический режим.
